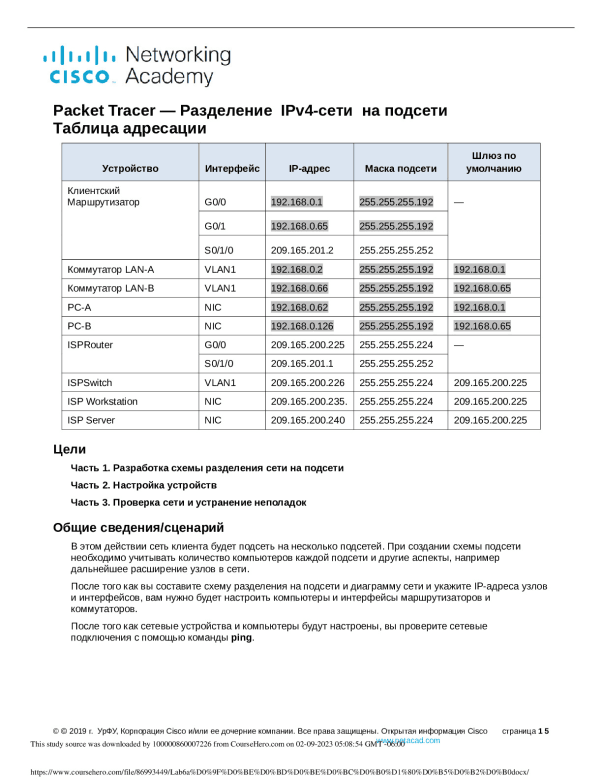

Packet Tracer — Разделение IPv4-сети на подсети Таблица адресации Устройство Интерфейс IP-адрес Маска подсети Шлюз по умолчанию Клиентский Маршрутизатор G0/0 192.168.0.1 255.255.255.192 — Клиентский Маршрутизатор G0/1 192.168.0.65 255.255.255.192 — Клиентский Маршрутизатор S0/1/0 209.165.201.2 255.255.255.252 — Коммутатор LAN-A VLAN1 192.168.0.2 255.255.255.192 192.168.0.1 Коммутатор LAN-B VLAN1 192.168.0.66 255.255.255.192 192.168.0.65 PC-A NIC 192.168.0.62 255.255.255.192 192.168.0.1 PC-B NIC 192.168.0.126 255.255.255.192 192.168.0.65 ISPRouter G0/0 209.165.200.225 255.255.255.224 — ISPRouter S0/1/0 209.165.201.1 255.255.255.252 — ISPSwitch VLAN1 209.165.200.226 255.255.255.224 209.165.200.225 ISP Workstation NIC 209.165.200.235. 255.255.255.224 209.165.200.225 ISP Server NIC 209.165.200.240 255.255.255.224 209.165.200.225 Цели Часть 1. Разработка схемы разделения сети на подсети Часть 2. Настройка устройств Часть 3. Проверка сети и устранение неполадок Общие сведения/сценарий В этом действии сеть клиента будет подсеть на несколько подсетей. При создании схемы подсети необходимо учитывать количество компьютеров каждой подсети и другие аспекты, например дальнейшее расширение узлов в сети. После того как вы составите схему разделения на подсети и диаграмму сети и укажите IP-адреса узлов и интерфейсов, вам нужно будет настроить компьютеры и интерфейсы маршрутизаторов и коммутаторов. После того как сетевые устройства и компьютеры будут н
